Dispositivo sonoro di allarme incendio
- Alimentazione da 18V d.c. a 30V d.c.
- Pressione sonora (max, 90° piano V.): >90dB(A) @ 1m
- Buzzer di elevata potenza sonora
- Suono silenziabile
- Design innovativo, spessore ridotto
- Montaggio a parete
- Soddisfa la normativa EN 54-3:2001 + A1:2002 + A2:2006

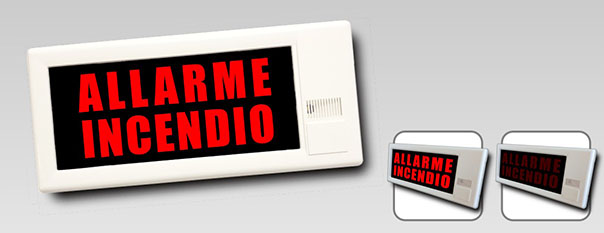

LF20W è un pannello di segnalazione acustico, disponibile in varie versioni, adatto in ogni situazione di rischio come incendi, allagamenti, fughe di gas, ecc., dove si richiedono informazioni acustiche. Il design particolarmente raffinato e gradevole lo rende adatto per installazioni in hotel, negozi, centri commerciali, cinema.
Tecnologia e Design
Uno speciale diffusore garantisce luniformità della retroilluminazione su tutta la superficie della dicitura. Un buzzer di elevata potenza sonora garantisce una perfetta segnalazione acustica in caso di allarme, garantendo la conformità con la normativa UNI EN54-3. Tutte le versioni sono fornite con dicitura standard ALLARME INCENDIO, altre diciture anche in lingue estere sono disponibili come accessorio. Lo spessore contenuto ed il design compatto ed elegante rendono il pannello di segnalazione LF20W unico nel suo genere.
Spessore senza backbox 14mm
0370 |
Istruzioni di assemblaggio
- Praticare quattro fori per i tasselli di fissaggio (1, fig 2)
- Fissare la scatola di montaggio alla parete (2, fig 2)
- Collegare i terminali come illustrato in figura 1
- Se si desidera disabilitare la funzione sonora, collegare il ponticello SILENT (Figura 1)
- Fissare il nucleo principale alla scatola di montaggio tramite le viti (3, fig 2)
- Agganciare la mascherina esterna e fissarla tramite le viti laterali (4, fig 2)

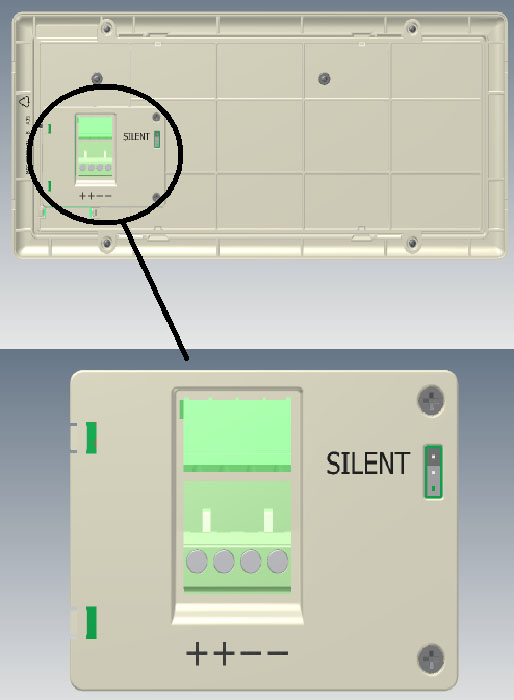

Fig. 1

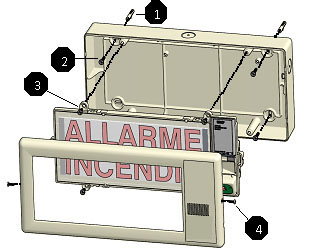

Fig. 2
Specifiche generali
Codice prodotto | LF20W (Montaggio a parete) |
Infiammabilità materiale | V2 |
Grado di protezione | IP21C |
Tensione nominale | 24 Vd.c (min 18Vd.c., max 30 Vd.c.) |
Assorbimento linea a 24V | 21mA |
Assorbimento linea a 8V | 10uA max |
Tipo di connessione | A morsetti |
Dimensioni | 292x130x55mm (L x H x P) |
Temperatura di funzionamento | Da -10°C a +55°C |
Classe | TYPE A |
Caratteristiche acustiche | Pressione sonora (max, 90° piano V.): >90dB(A) @ 1m Frequenza buzzer: 2,8KHz Frequenza suono pulsante: 1Hz |
