DS-100

Combinatore telefonico GSM touch screen

  • Design innovativo
  • Alimentazione da 10,5V a 30V
  • Touch-Screen 2.8 pollici
  • Collegamento GSM/GPRS
  • 4 Uscite a relé
  • 6 ingressi programmabili
  • Fino a 1000 numeri telefonici memorizzabili

Il combinatore GSM DS-100 è un dispositivo dedicato al settore del FIRE/SAFETY e dell'automazione a distanza. Le uscite del dispositivo possono essere associate ad eventi di allarme oppure gestite da remoto per controllare dispositivi di vario genere come luci, caldaia, aperture cancello ecc.. ecc.. E' possibile creare, per ognuno dei numeri inseriti, dei profili personalizzati in base alle varie esigenze.

Grazie ad un display LCD Touch-Screen da 2.8 pollici, offre un'interfaccia grafica che semplifica e velocizza la procedura di installazione e rende molto più agevole l'utilizzo anche da parte dell'utente finale.

Le icone sono simili a quelle di un comune telefono cellulare, permettendo così di inserire i dati in modo intuitivo e con estrema semplicità.

L'icona Report permette di controllare le impostazioni programmate in modo esaustivo. Inoltre la connessione a internet, effettuabile tramite una procedura di sicurezza, rende il DS-100 completamente gestibile da remoto, potendo così programmare il dispositivo anche a distanza, di avere il log degli eventi o di attivare le uscite.

Il DS-100 esegue costantemente un controllo sul proprio stato di funzionamento (livello di segnale, alimentazione, corretto funzionamento interno) ed è in grado di riavviarsi in situazioni di fault senza alcun intervento esterno. Questo garantisce un grado di sicurezza maggiore. Nel caso in cui si verifichi mancanza del segnale GSM, è possibile programmare una delle uscite in modo che questo inconveniente venga segnalato.

Caratteristiche Software

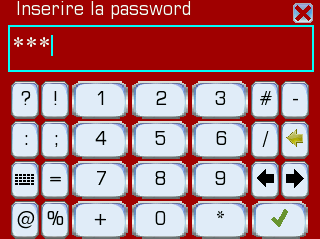

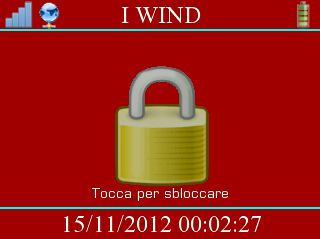

Protetto da password Amministratore e Utente

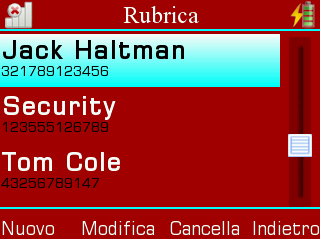

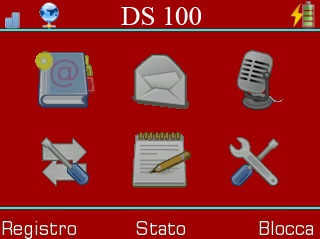

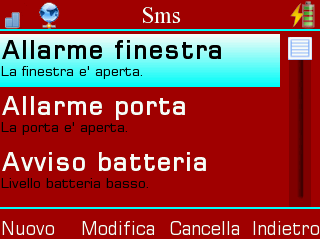

Schermata principale con icone intuitive: Rubrica, SMS, Registra messaggi vocali, Programma ingressiuscite, Report, Impostazioni

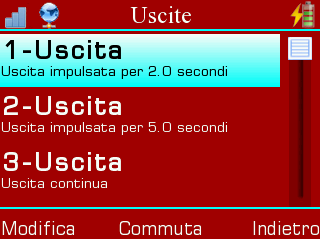

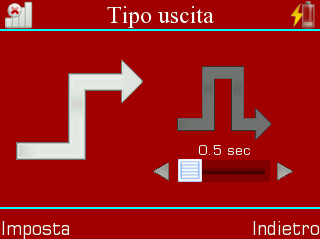

Programmazione uscite: selezionare se l'uscita è continua (relé sempre eccitato) o impulsata per un periodo di tempo programmabile da 0,5 secondi a 120 secondi

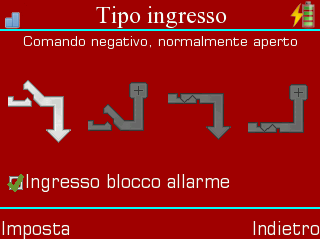

Programmazione ingressi: selezionare se l'ingresso è NO al negativo, NO al positivo, NC al negativo, NC al positivo

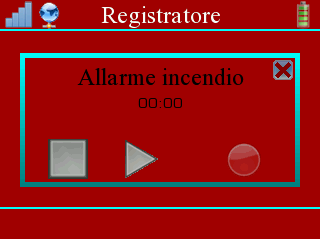

Registrazione messaggi vocali: inserire nome messaggio, registrare il messaggio. Fino a sei messaggi della durata di 20 secondi

Programmazione da remoto

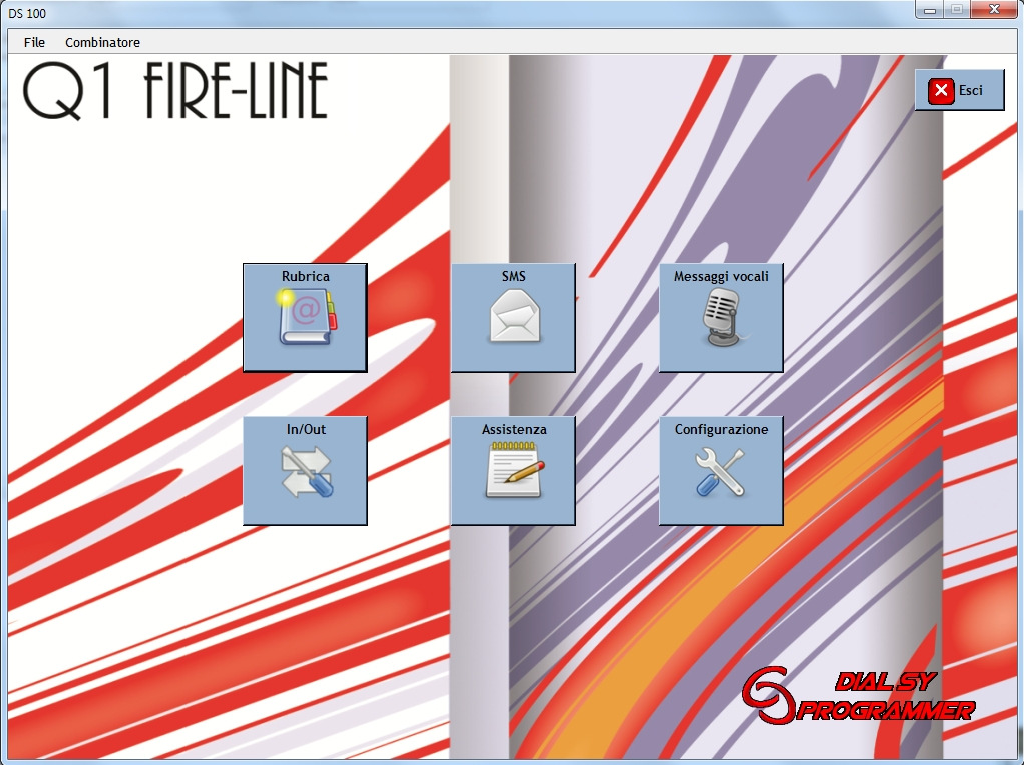

Scaricando il software Q1 sul PC è possibile gestire da remoto via internet tutte le funzionalità descritte sopra. Per una maggiore semplicità di utilizzo la veste grafica è identica a quella del DS-100. E' inoltre possibile trasmettere al DS-100 tutte le configurazioni effettuate nel programma a PC comprese le registrazioni dei messaggi vocali e le varie configurazioni utente. Inoltre permette di aggiornare il firmware con la versione più recente.

Caratteristiche Meccaniche
Le dimensioni ridotte permettono al DS-100 di essere installato non solo in ambienti industriali ma anche in ambienti domestici, il suo design innovativo e la cura del dettaglio lo rendono unico nel suo genere.

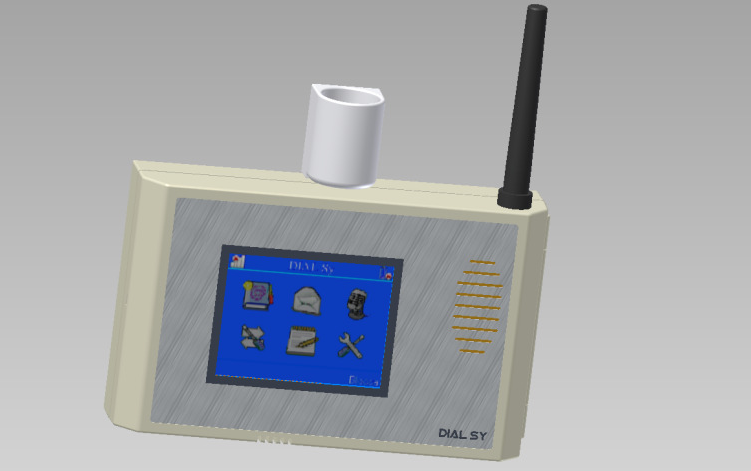

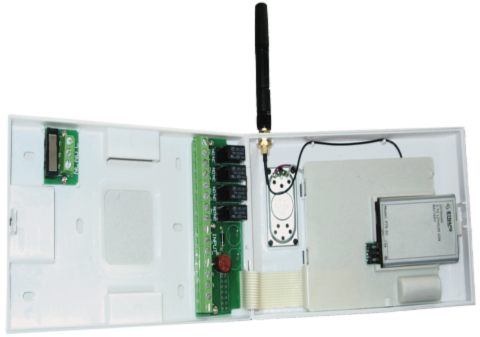

L'apertura a libro con i morsetti a filo scatola facilitano l'inserzione dei cavi. Il collegamento attraverso tubazioni esterne può essere effettuato tramite lo specifico adattatore fornito a corredo in grado di accettare tubi del diametro 18mm/20mm

L'adattatore tubi può essere inserito nelle tre apposite finestrelle

Caratteristiche Hardware

Alimentazione

  • Da 10.5V a 30 V
  • Batteria interna di backup litio 1070 mAh

Ingressi

  • Sei linee di ingresso da 10.5V a 30 V
  • Polarità configurabile tramite interfaccia grafica

Uscite

  • Quattro linee di uscita a relé
  • Modo di funzionamento programmabile da interfaccia
  • Polarità configurabile tramite jumpers

GSM/GPRS

  • Dual band GSM900/DCS1800Mhz
  • GPRS Class 10
  • Sensibilità -108dB
  • Display
  • 2.8'' TFT
  • Touch screen resistivo

Dimensioni corpo plastico senza passacavo

  • Altezza: 90 mm
  • Larghezza (da chiuso): 147 mm
  • Profondità (da chiuso): 36 mm

Dimensioni ingombro

  • Altezza con connettore antenna (non removibile): 99 mm
  • Altezza con antenna in dotazione (removibile/sostituibile): 143 mm
  • Larghezza quando aperto completamente a libro (180°): 288 mm
  • Larghezza quando aperto a 90° (minimo per poter operare sul dispositivo): 164 mm

Software PC per programmazione da remoto

Scaricando il software DS-100 Programmersul proprio PC è possibile gestire da remoto tutte le funzionalità del combinatore telefonico DS-100.

Versione software corrente:  Data rilascio:
Nome file:  Dimensione file:
MD5:  SHA1:

Note di rilascio:
Il programma richiede Microsoft .NET Framework: versione 4.0 o superiore che è possibile scaricare da qui

Clicca il pulsante sotto
per scaricare l'ultima versione del software per PC
Scarica


Aggiornamento firmware combinatore

Versione corrente firmware:  Data rilascio:
Nome file:  Dimensione file:
MD5:  SHA1:

Clicca il pulsante sotto
per scaricare l'ultima versione del firmware per il combinatore DS-100
Scarica


App per cellulare Android

Scaricando l'app nel proprio cellulare Android è possibile gestire da remoto tutte le funzionalità del combinatore telefonico DS-100.

Istruzioni per l'istallazione su cellulare Android

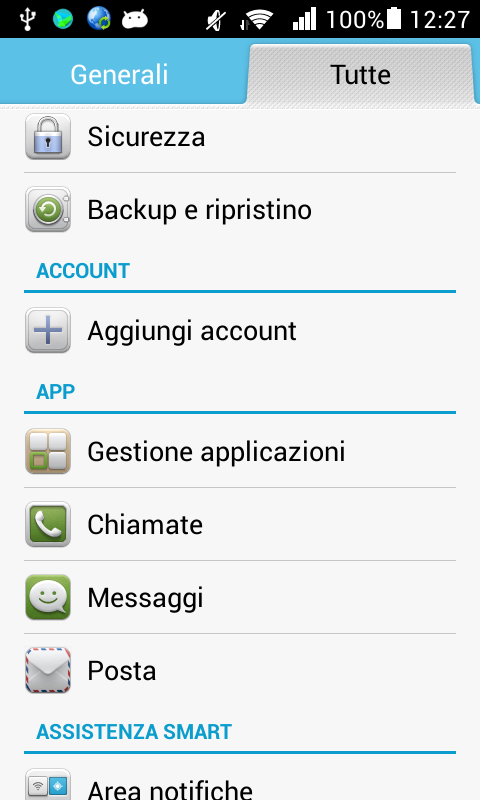

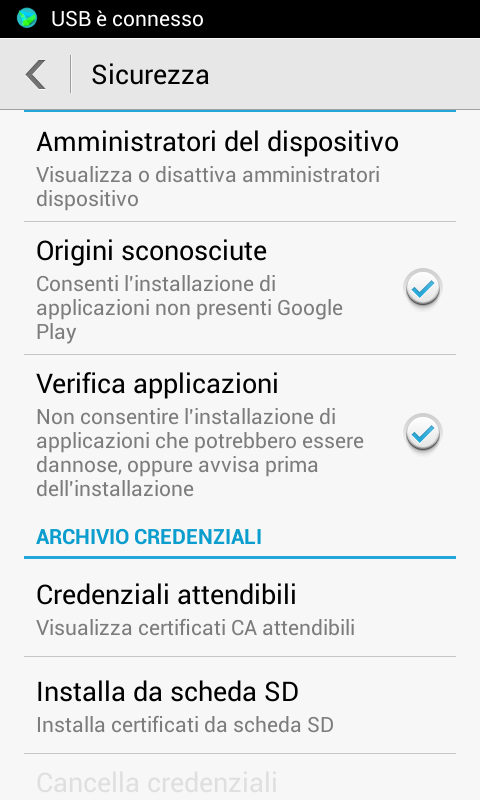

  • Prima di eseguire l'installazione, assicuratevi che all'interno delle impostazioni del cellulare, nel menù Sicurezza, sia abilitata la voce Sorgenti sconosciute.

  • Collegare il vostro cellulare al PC/Mac con l'apposito cavetto.
  • Aprite l'esplora risorse di Windows (o il corrispondente software su Mac), selezionate il file APK che volete installare su Android e fate un copia/incolla nella memoria interna o esterna del vostro dispositivo.

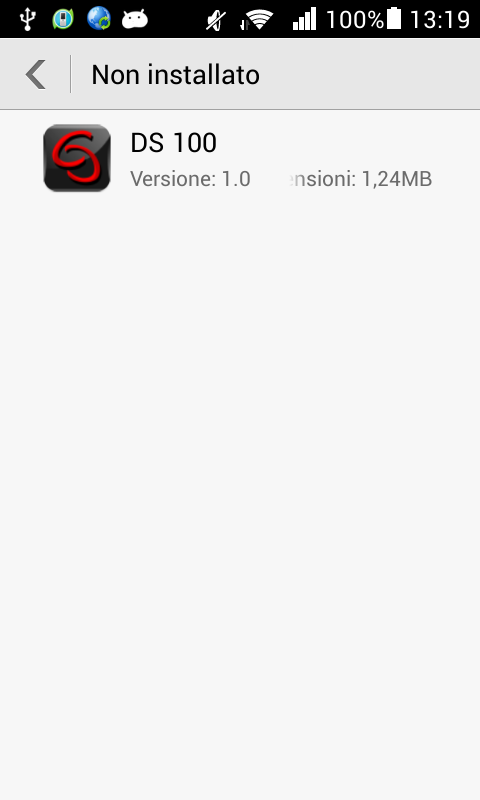

  • Sul vostro cellulare, avviate il file manager e cercate il file APK appena copiato.

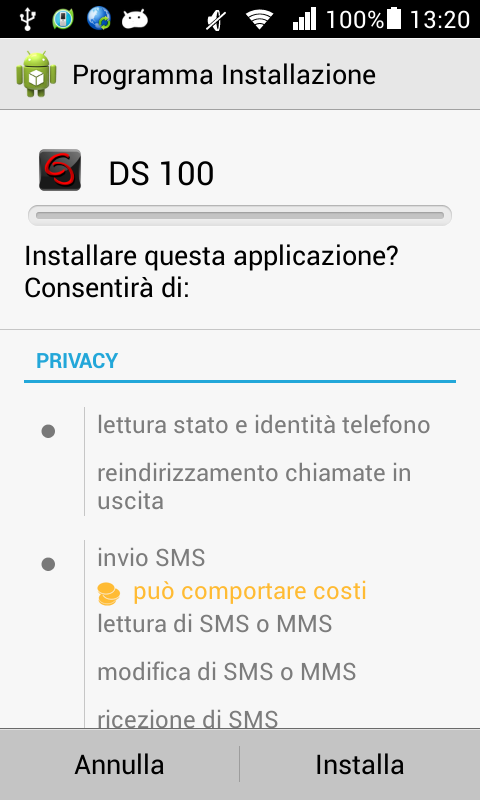

  • Cliccare sopra il nome del file APK. Apparirà il classico wizard guidato. Seguirlo fino alla fine per completare l'installazione.

Versione software corrente:  Data rilascio:
Nome file:  Dimensione file:
MD5:  SHA1:

Clicca il pulsante sotto
per scaricare l'ultima versione dell'app per Android
Scarica
