LF20WU - Dispositivo sonoro di allarme incendio

Dispositivo sonoro di allarme incendio

  • Alimentazione da 18V d.c. a 30V d.c.
  • Potenza sonora (max) 92 dB(A) @ 1m
  • Buzzer di elevata potenza sonora
  • Tono 970Hz continuo / 800-970Hz alternato, selezionabili
  • Design innovativo, spessore ridotto
  • Montaggio a parete
  • Certificato EN54-3:2001 + A1:2002 + A2:2006
  • Soddisfa la normativa UNI 11744:2019

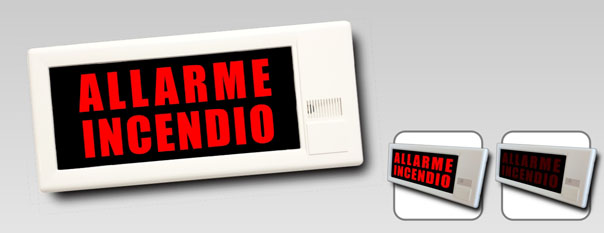

LF20WU è un pannello di segnalazione acustico, disponibile in varie versioni, adatto in ogni situazione di rischio come incendi, allagamenti, fughe di gas, ecc., dove si richiedono informazioni acustiche. Il design particolarmente raffinato e gradevole lo rende adatto per installazioni in hotel, negozi, centri commerciali, cinema.

Tecnologia e design

Uno speciale diffusore garantisce l'uniformità della retroilluminazione su tutta la superficie della dicitura.
Un buzzer di elevata potenza sonora garantisce una perfetta segnalazione acustica in caso di allarme, garantendo la conformità con la normativa UNI EN54-3.
Tutte le versioni sono fornite con la dicitura standard "ALLARME INCENDIO", altre diciture anche in lingue estere sono disponibili come accessorio. Lo spessore contenuto ed il design compatto ed elegante rendono il pannello di segnalazione LF20WU unico nel suo genere.

Spessore senza backbox 14mm

0370


Istruzioni di montaggio

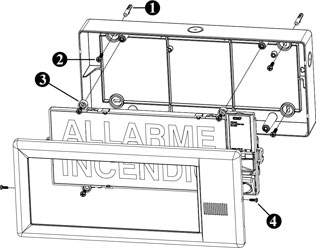

  • Praticare quattro fori per i tasselli di fissaggio (Fig. 2, punto 1)
  • Fissare la scatola di montaggio alla parete (Fig. 2, punto 2)

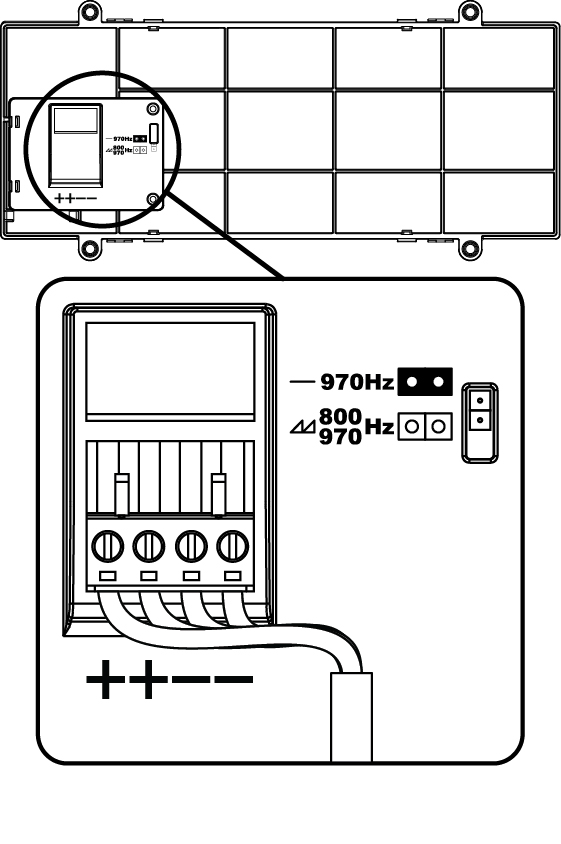

  • Collegare i terminali come illustrato in Fig. 1
  • Per impostare il segnale di allarme con tono fisso a 970Hz inserire il jumper nella posizione indicata (Fig. 1) altrimenti la targa emetterà un segnale di preallarme con tono alternato 800-970Hz.
  • Fissare il nucleo principale alla scatola di montaggio tramite le viti (Fig. 2, punto 3)
  • Agganciare la mascherina esterna e fissarla tramite le viti laterali (Fig. 2, punto 4)

Fig. 1

Fig. 2

Specifiche generali

Codice prodotto LF20WU (Montaggio a parete)
Materiale ABS + PMMA
Categoria di installazione Montaggio a parete
Tensione nominale: 24 Vd.c.
Limiti di tensione: 18V d.c. - 30V d.c.
Assorbimento linea: 21 mA (media)
Tipo di connessione A morsetti
Dimensione con backbox 292x130x55mm (L x H x P)
Temp. di funzionamento Da -10°C a +55°C
Potenza sonora (min) 79 dB(A) @ 1m
Potenza sonora (max) 92,3 dB(A) @ 1m
Frequenza buzzer 2,8Khz
Modello sonoro Preallarme: suono alternato a dente di sega, con variazione della frequenza da 800Hz a 970Hz con frequenza pari a 1 secondo
Allarme: suono continuo a 970Hz
Grado di protezione IP21C*
