Dispositivo visuale e sonoro di allarme incendio
- Alimentazione da 18V d.c. a 30V d.c.
- Potenza sonora (max) 92,3 dB(A) @ 1m, 30V d.c. P.V. 45°
- LED ad alta luminosità
- Buzzer di elevata potenza sonora
- Suono silenziabile
- Design innovativo, spessore ridotto
- Montaggio a parete
- Soddisfa le normative EN54-23 W-4,6-9,1 e O-4,6-9,1-9,9 con sincronizzazione e EN 54-3:2001 + A1:2002 + A2:2006

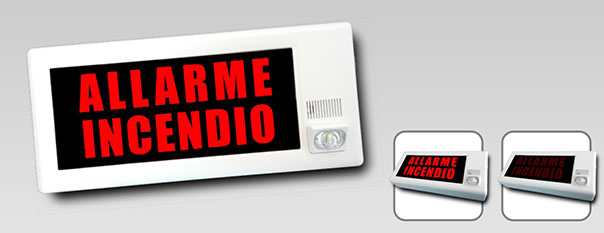

LF24W è un pannello di segnalazione ottico/acustico, disponibile in varie versioni, adatto in ogni situazione di rischio come incendi, allagamenti, fughe di gas, ecc., dove si richiedono informazioni visive ed acustiche. Il design particolarmente raffinato e gradevole lo rende adatto per installazioni in hotel, negozi, centri commerciali, cinema.
Tecnologia e Design
LF24W dispone di una sezione ottica dotata di funzione di sincronizzazione e realizzata con un LED ed una lente ad alta efficienza, grazie ai quali soddisfa i nuovi standard della normativa UNI EN54-23 con un'ampia copertura pur mantenendo bassi i consumi.
Uno speciale diffusore garantisce l'uniformità della retroilluminazione su tutta la superficie della dicitura. Un buzzer di elevata potenza sonora garantisce una perfetta segnalazione acustica in caso di allarme, garantendo la conformità con la normativa UNI EN54-3.
Tutte le versioni sono fornite con dicitura standard "ALLARME INCENDIO", altre diciture anche in lingue estere sono disponibili come accessorio.
Lo spessore contenuto ed il design compatto ed elegante rendono il pannello di sengalazione LF24W unico nel suo genere.
Spessore senza backbox 14mm
0370 |
Istruzioni di assemblaggio
- Praticare quattro fori per i tasselli di fissaggio (Fig. 2, punto 1)
- Fissare la scatola di montaggio alla parete (Fig. 2, punto 2)
- Collegare i terminali come illustrato in Fig. 1
- Se si desidera disabilitare la funzione sonora, collegare il ponticello SILENT (Fig. 1)
- Fissare il nucleo principale alla scatola di montaggio tramite le viti (Fig. 2, punto 3)
- Agganciare la mascherina esterna e fissarla tramite le viti laterali (Fig. 2, punto 4)

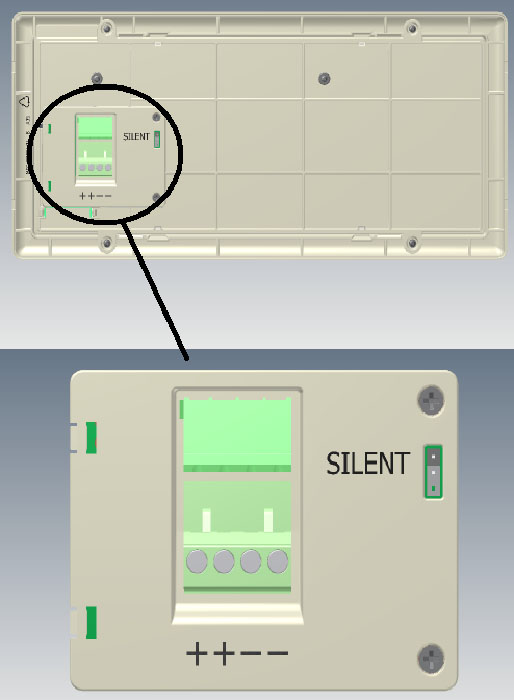

Fig. 1

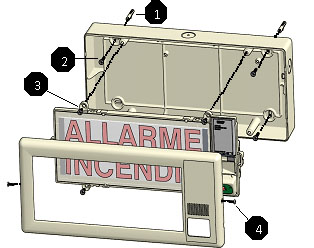

Fig. 2
Specifiche Generali
Codice prodotto | LF24W (Montaggio a parete) |
Materiale | ABS - V0 autoestinguente + PMMA |
Categoria di installazione | Montaggio a parete |
Tensione nominale: | 24V d.c. |
Limiti di tensione: | 18V d.c. - 30V d.c. |
Assorbimento linea: | 50mA |
Altezza di installazione: | 4,6m |
Codice (base quadrata) | W-4, 6-9, 1-9, 9 |
Codice (base rettangolare) | O-4, 6-9, 1-9, 9 |
Tipo di connessione | A morsetti |
Dimensione con backbox | 292x130x55mm (L x H x P) |
Colore del flash | Bianco |
Temp. di funzionamento | Da -10°C a +55°C |
Caratteristiche ottiche | Frequenza lampeggio 1Hz |
Potenza sonora (min) | 79 dB(A) @ 1m, 18V d.c. P.O. 165° |
Potenza sonora (max) | 92,3 dB(A) @ 1m, 30V d.c. P.V. 45° | Frequenza buzzer | 2,8Khz |
Modello sonoro | Pulsante, 1Hz (500ms on, 500ms off) |
Grado di protezione | IP21C* |
