Dispositivo visuale e sonoro di allarme incendio
- Alimentazione da 18V d.c. a 30V d.c.
- Potenza sonora (max) 92,3 dB(A) @ 1m
- LED ad alta luminosità
- Buzzer di elevata potenza sonora
- Tono 970Hz continuo / 800-970Hz alternato, selezionabili
- Design innovativo, spessore ridotto
- Montaggio a parete
- Certificato EN54-23 W-4,6-9,1 e
- O-4,6-9,1-9,9 con sincronizzazione e EN 54-3:2001 + A1:2002 + A2:2006
- Soddisfa la normativa UNI 11744:2019

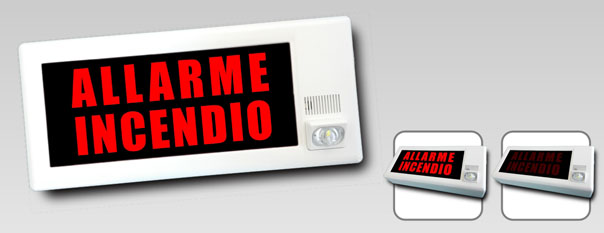

LF24WU è un pannello di segnalazione ottico/acustico, disponibile in varie versioni, adatto in ogni situazione di rischio come incendi, allagamenti, fughe di gas, ecc., dove si richiedono informazioni visive ed acustiche. Il design particolarmente raffinato e gradevole lo rende adatto per installazioni in hotel, negozi, centri commerciali, cinema.
Tecnologia e design
LF24WU dispone di una sezione ottica dotata di funzione di sincronizzazione e realizzata con un LED ed una lente ad alta efficienza,
grazie ai quali soddisfa in nuovi standard della normativa UNI EN54-23 con un'ampia copertura pur mantenendo bassi i consumi.
Uno speciale diffusore garantisce l'uniformità della retroilluminazione su tutta la superficie della dicitura. Un buzzer di elevata potenza sonora garantisce una perfetta segnalazione acustica
in caso di allarme, garantendo la conformità con la normativa UNI EN54-3.
Tutte le versioni sono fornite con dicitura standard "ALLARME INCENDIO", altre diciture anche in lingue estere sono disponibili come accessorio.
Lo spessore contenuto ed il design compatto ed elegante rendono il pannello di sengalazione LF24WU unico nel suo genere.

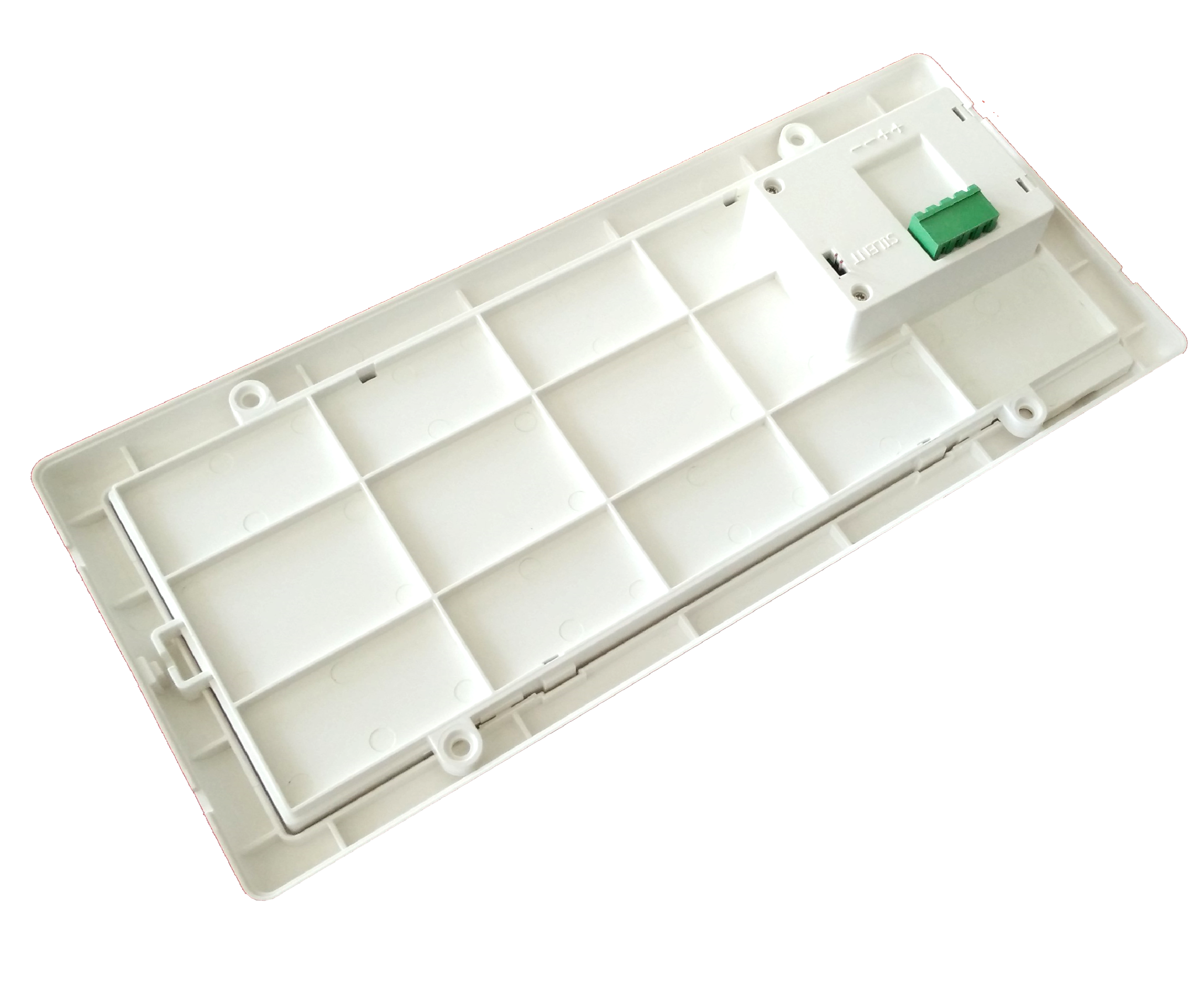

Spessore senza backbox 14mm
0370 |
Istruzioni di montaggio
- Praticare quattro fori per i tasselli di fissaggio (Fig. 2, punto 1)
- Fissare la scatola di montaggio alla parete (Fig. 2, punto 2)
- Collegare i terminali come illustrato in Fig. 1
- Per impostare il segnale di allarme con tono fisso a 970Hz inserire il jumper nella posizione indicata (Fig. 1) altrimenti la targa emetterà un segnale di preallarme con tono alternato 800-970Hz.
- Fissare il nucleo principale alla scatola di montaggio tramite le viti (Fig. 2, punto 3)
- Agganciare la mascherina esterna e fissarla tramite le viti laterali (Fig. 2, punto 4)
Fig. 1

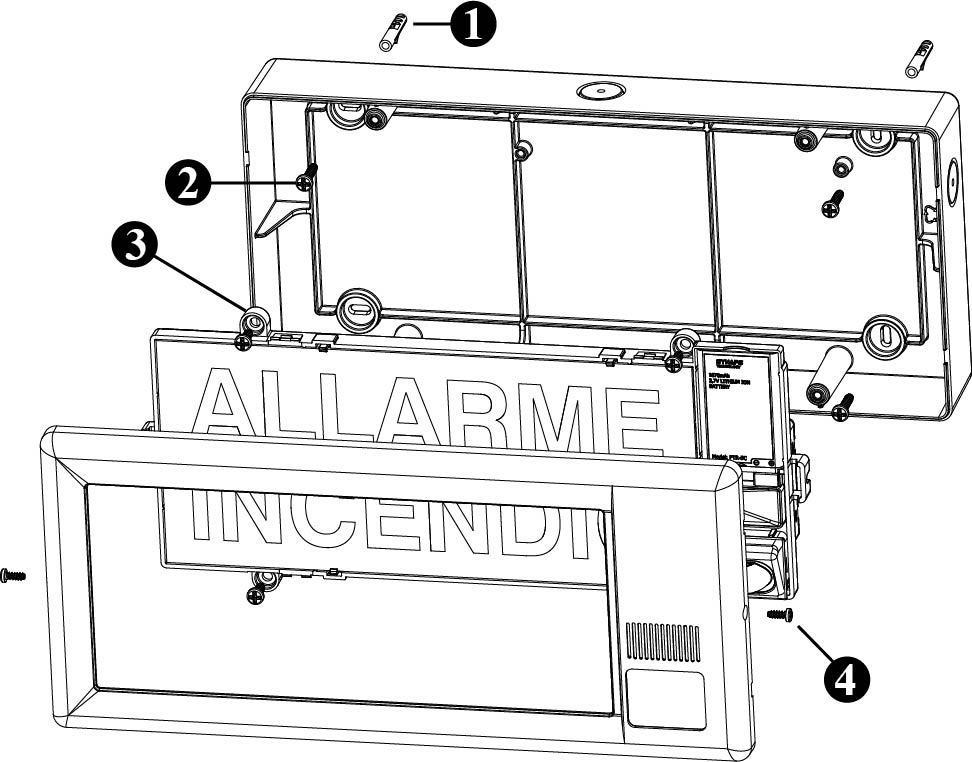

Fig. 2
Specifiche generali
Codice prodotto | LF24WU (Montaggio a parete) |
Materiale | ABS + PMMA |
Categoria di installazione | Montaggio a parete |
Tensione nominale: | 24 Vd.c. |
Limiti di tensione: | 18V d.c. - 30V d.c. |
Assorbimento linea: | 50mA |
Altezza di installazione: | 4,6m |
Codice (base quadrata) | W-4, 6-9, 1 |
Codice (base rettangolare) | O-4, 6-9, 1-9, 9 |
Tipo di connessione | A morsetti |
Dimensione con backbox | 292x130x55mm (L x H x P) |
Colore del flash | Bianco |
Temp. di funzionamento | Da -10°C a +55°C |
Caratteristiche ottiche | Frequenza lampeggio 1Hz |
Potenza sonora (min) | 79 dB(A) @ 1m |
Potenza sonora (max) | 92,3 dB(A) @ 1m |
Frequenza buzzer | 2,8Khz |
Modello sonoro |
Preallarme: suono alternato a dente di sega, con variazione della frequenza da 800Hz a 970Hz con frequenza pari a 1 secondo Allarme: suono continuo a 970Hz |
Grado di protezione | IP21C* |
